Detektor ultradźwiękowy

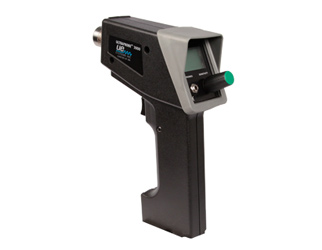

Detektor dla audytorów typu UP3000, który oprócz lokalizacji wycieków, wyposażony jest w cyfrowy układ wskazań wielkości sygnału, układ regulacji czułości i pamięć do 400 zmierzonych wartości wycieków.

To urządzenie, które dzięki swojemu wyposażeniu umożliwi nam stwierdzenie wartości wycieków oraz zastosowanie oprogramowania do ustalania kolejności usuwania wycieków z możliwością monitorowania wartości dokonanych napraw.. Ma on bezstopniową regulację czułości od "0" do "70". Dostępne są 3 moduły: skanujący i paraboliczny (dalekiego zasięgu) do ultradźwięków powietrznych oraz stetoskopowy do ultradźwięków strukturalnych (badanie szczelności zaworów i spustów kondensatu pary), a także gumowa sonda izolująca dźwięki tła, którą można założyć na moduł skanujący albo na moduł stetoskopowy.

• Pomiar wielkości wycieków sprężonego powietrza i gazów z odczytem liczbowym w dB.
• Rejestracja do 400 wyników pomiarów w pamięci detektora.
• Regulacja czułości pomiaru (pokrętło płynnej regulacji 0 - 70).

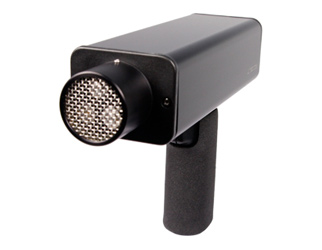

Kolejnym narzędziem doskonale nadającym się do prac audytorskich jest większy, jednak wciąż lekki detektor UP9000. Dostępny w wersji EX.

UP9000 posiada wszystkie funkcjonalności swoich poprzedników. Poza tym otwiera zupełnie nowe możliwości związane z precyzyjną analizą ultradźwięków rozchodzących się w ciałach stałych. Ten poręczny detektor pistoletowy wyposażony jest w bardzo czuły mikrofon kierunkowy oparty na trzech kryształach kwarcowych. Ponadto zastosowano w nim regulację częstotliwości pomiaru, która umożliwia rozróżnienie ultradźwięków pochodzących z różnych źródeł. Dzięki temu ułatwia prowadzenie dokładnych pomiarów. Pozwala prowadzić analizę porównawczą oraz analizę trendu (diagnostyka łożysk oraz wyraźne ułatwienie innych pomiarów) z pomocą wszechstronnej i przystępnej aplikacji komputerowej.

• Bardzo czuły kierunkowy mikrofon ultradźwiękowy.
• Pomiar wielkości wycieków sprężonego powietrza i gazów z odczytem liczbowym w dB.
• Rejestracja do 400 wyników pomiarów w pamięci detektora.
• Regulacja czułości pomiaru (pokrętło płynnej regulacji 0 - 70).
• Regulacja częstotliwości pomiaru (rozróżnianie typów ultradźwięków).
• Diagnostyka tendencji i porównawcza (PC).

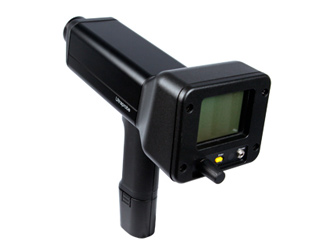

UP10000 jest wszechstronnym narzędziem diagnostyki bezinwazyjnej dla służb utrzymania ruchu.

Najwyższa dokładność pomiaru jest tu połączona z wszechstronnością. W tym detektorze zastosowano wyświetlacz dający łatwy wgląd do zapisanych w pamięci odczytów i plików dźwiękowych. Funkcjonalności takie jak analiza porównawcza czy analiza tendencji, wcześniej możliwe dzięki współpracy detektora z komputerem, dzięki temu urządzeniu mogą być prowadzone na miejscu z pomocą samego tylko detektora. Wyraźnie rozbudowano także możliwości zarządzania zapisanymi danymi. Umożliwiono łączenie ze sobą wyników w postaci drzewka i przenoszenie na poziom aplikacji faktycznej konstrukcji zakładu z podziałem na linie produkcyjne, budynki czy procesy. Układy odpowiedzialne za sam odbiór ultradźwięków są tu identyczne z detektorem UP9000.

• Bardzo czuły kierunkowy mikrofon ultradźwiękowy.
• Pomiar wielkości wycieków sprężonego powietrza i gazów z odczytem liczbowym w dB.
• Rejestracja do 1000 wyników pomiarów w pamięci detektora.
• Regulacja czułości pomiaru (regulacja na skali z widoczną wartością odczytu).
• Regulacja częstotliwości pomiaru (rozróżnianie typów ultradźwięków).
• Rejestracja plików audio.
• Diagnostyka tendencji i diagnostyka porównawcza (sam detektor).
• Możliwość pomiaru elementów ruchomych - sonda magnetyczna (w standardzie).
• Duży, czytelny wyświetlacz.
• Zarządzanie plikami - rekonstrukcja struktury zakładu na poziomie plików.
• Obsługa kart pamięci SD.

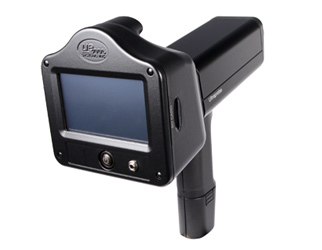

Najnowocześniejszym i najbardziej rozbudowanym detektorem pistoletowym jest UP15000.

Detektor ten posiada wszystkie funkcjonalności starszych modeli oraz szereg unowocześnień i usprawnień. Wyświetlacz zastąpiono w nim ekranem dotykowym, który znacząco ułatwia nawigację w menu i operowanie na zapisanych danych. Wychodząc naprzeciw potrzebom prac pomiarowych w detektor wbudowano wskaźnik laserowy, aparat fotograficzny (zdjęcia są bardzo ważnym elementem raportów z detekcji wycieków) oraz układ pomiaru temperatury. To rozbudowane narzędzie pomiarowe doskonale sprawdza się w zakładach, w których mierzone mają być media energetyczne, gazy techniczne oraz układy mechaniczne. Łączy w sobie, bowiem funkcjonalności pozwalające z łatwością sprostać wszystkim tym wyzwaniom i dokładnie zaraportować zakres wykonanych prac.

• Bardzo czuły kierunkowy mikrofon ultradźwiękowy.
• Pomiar wielkości wycieków sprężonego powietrza i gazów z odczytem liczbowym w dB.
• Rejestracja do 1000 wyników pomiarów w pamięci detektora.
• Regulacja czułości pomiaru (regulacja na skali z widoczną wartością odczytu - ekran dotykowy).
• Regulacja częstotliwości pomiaru (rozróżnianie typów ultradźwięków).
• Rejestracja plików audio.
• Diagnostyka tendencji i porównawcza (sam detektor).
• Możliwość pomiaru elementów ruchomych - sonda magnetyczna (w standardzie).
• Duży ekran dotykowy (łatwa nawigacja w menu i obsługa zapisanych plików).
• Zarządzanie plikami - rekonstrukcja struktury zakładu na poziomie plików.
• Obsługa kart pamięci SD.
• Wbudowany wskaźnik laserowy (punkt widoczny na zdjęciu do jednoznacznej lokalizacji).
• Wbudowany aparat fotograficzny (zdjęcia automatyczne powiązane z odczytem lub plikiem dźwiękowym)
• Wbudowany układ pomiaru temperatury.
• Detektory ultradźwiękowe, to urządzenia znakomicie spełniające funkcje diagnostyczne w badaniu łożysk i urządzeń elektrycznych.
